Elevation
Elevation = höjdriktning.
Elevation i satellitsammanhang är vinkeln mätt från
markplan upp mot
berörd satellit. Elevationsvinkeln varierar beroende på var
man befinner sig och vilken satellit som ska tas emot, ju längre
söder ut desto högre vinkel (på norra halvklotet) och
ju längre öster/väster ut satelliten befinner sig
i förhållande till parabolens placering desto lägre
vinkel (vinkeln är som högst för satelliter som är
rakt söder ut). Elevationen på en fokalmatad parabol ska
motsvara
elevationen mot satelliten vilket gör det relativt enkelt att
mäta fram rätt lutning på parabolskålen. En
offset parabols lutning är inte den samma
som elevationen mot satelliten, för att få fram rätt
lutning
på en offset parabol tag elevationsvinkeln mot satelliten minus
parabolens offsetvinkel. För att förenkla injusteringen av
framförallt offsetparaboler brukar de ofta förses med en
graderad skala på fästet som ska motsvara elevationen mot
önskad satellit.
Det går enkelt att göra en elevationsmätare med
hjälp av gradskiva, sytråd och mutter vilket
fungerar mycket bra och om gradskivan är stor
går det att få god noggrannhet med denna metod men det kräver ett visst tålamod
då tråden lätt
kommer i svängning ;-) . Se bilder nedan.

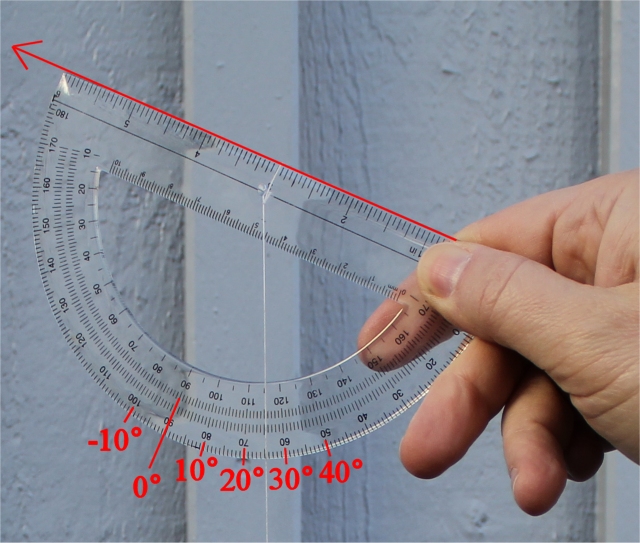

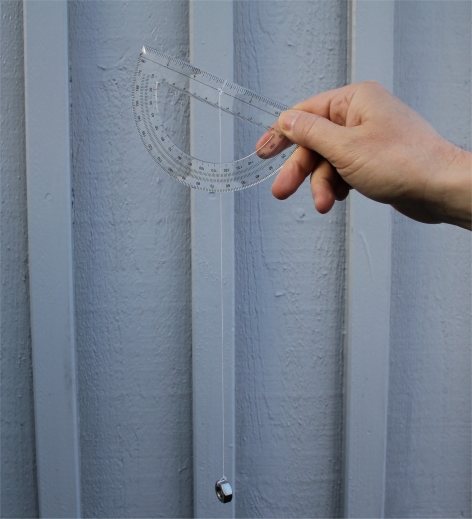

Elevationsmätning med hjälp av gradskiva, sytråd och mutter.
Vid 0° står parabolen helt lodrätt. Om en offset
parabol används tag elevationsvinkeln mot satelliten minus
parabolens offsetvinkel för att få fram rätt lutning
på skålen. Tänk på att om parabolens
offsetvinkel är större än elevationsvinkel mot satellit
får parabolen en framåtlutad position, negativ lutning.

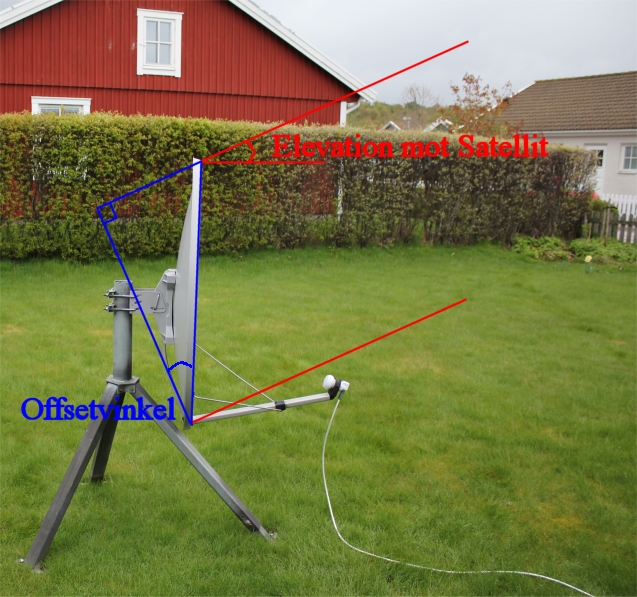

Nedan en bild på en offset parabol .
Offsetvinkel på en offsetparabol.
Med en digital lutningsmätare är det enkelt att mäta upp
rätt elevation mot satelliten. Speciellt då riktigt stora
paraboler ska installeras är det smidigt att använda
någon form av digital lutningsmätare eftersom
öppningsvinkeln mot satelliten minskar ju större parabolen
är och därmed kräver större noggrannhet vid
injustering. Nedanstående bild visar en digital
lutningsmätare från Biltema som också har
laserfunktion vilket kan användas för att mäta upp
lägsta elevations vinkel över hinder tex träd, byggnader
och dyligt. Jag rekommenderar dock inte Biltemas digitala
lutningsmätare eftersom den avger ett irriterande pip-ljud som
inte går att stänga av när den är
i horisontellt eller vertikalt läge, själva digitala
mätaren går ej heller att avlägsna från
vattenpasset vilket är synd då det är smidigare att
använda en mindre enhet vid placering baktill på parabolen.
Noggrannheten är +/- 0,1° vid våg (0°) och lod
(90°) samt +/- 0,2° vid övriga vinklar (1° - 89°)
enligt manualen.

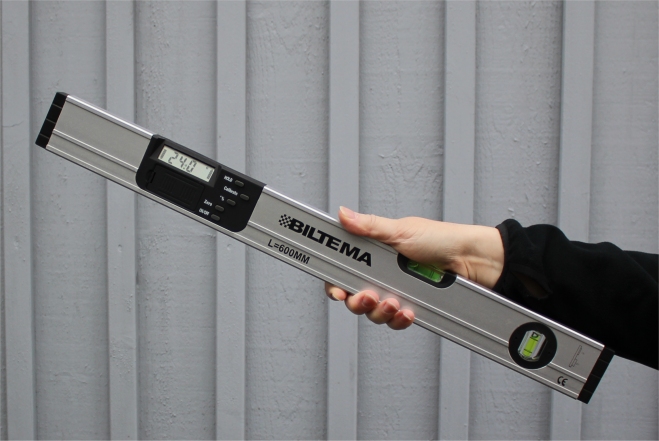

Digital lutningsmätare med laser.
Enklast hämtas inställningsvärden
för elevation och azimut samt skew från satlex men det finns även ett gratis program från Swedish Microwave
som heter SMWLink.
